> AS9102 First Article Inspection

Világos és tömör megközelítést adjon az Első termék-ellenőrzési jelentések kitöltéséhez a gyártási folyamat előtt. Tartalmazza az 1., 2. és 3. űrlapot. Exportálás Excel vagy PDF formátumba.

>Amikor a modul be van zárva, és a futtatások még aktívak, a felhasználó lehetőséget kap arra, hogy az összes aktív futtatáshoz egyszerre mentse el az elrendezést, ahelyett, hogy minden egyes futtatásra külön kérné. Ez lehetővé teszi a modul gyorsabb és hatékonyabb bezárását.

>A Collection Scheduler-t a Real-Time modul tartalmazza, és már nem szükséges külön liszenszként megvásárolni. A kimaradt adatgyűjtési elemzések a Process Managerben érhetők el.

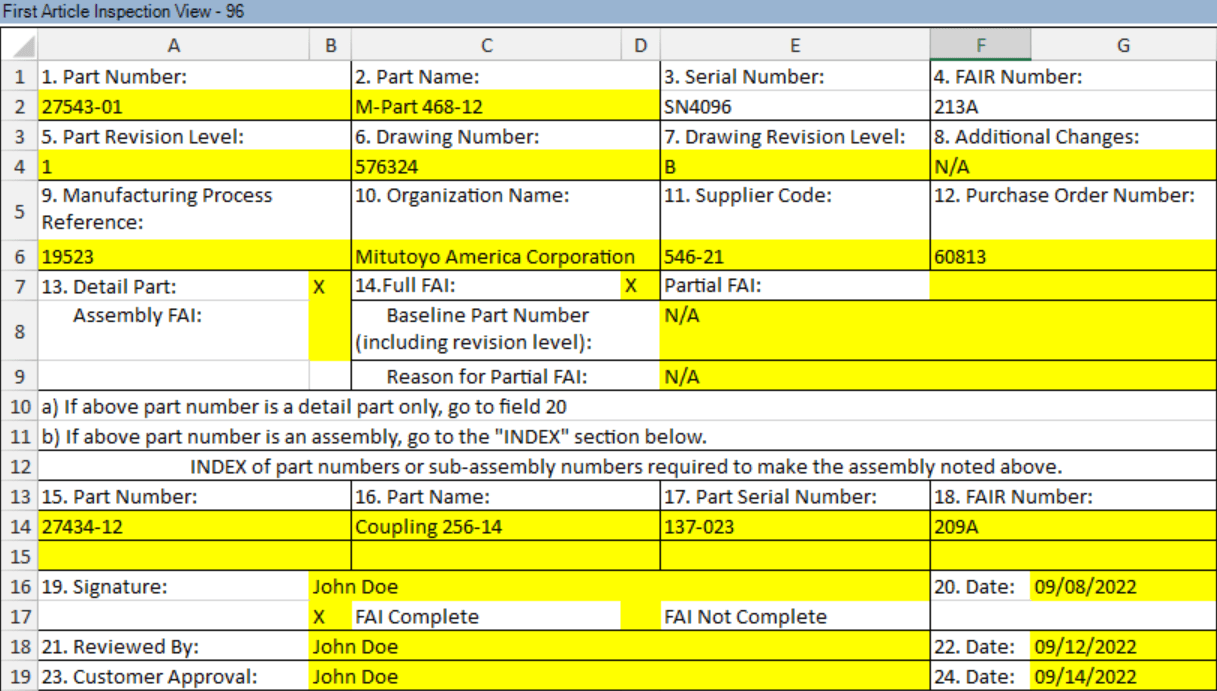

>Az AS9102 First Article Inspection Reports (FAIR) már elérhető űrlapként kitölthető és kinyomtatható. Ez magában foglalja a beállítást, az adatgyűjtést és a jelentéskészítést az 1., 2. és 3. űrlap használatával.

>Elfogadás a mintavétel támogatása a C=0 vagy Z1.4 iránymutatásokhoz az ellenőrzési mennyiségek és eredmények meghatározásához annak meghatározásához, hogy a teljes anyagtételt elfogadják vagy elutasítják. Megjeleníti az OC görbéket a kockázatértékeléshez. Exportálás Excel vagy PDF formátumba.

>Egyetlen adatpont eltávolítható a futás közepéről a Real-Time vagy a Process Analyzerben. A címkézett adatokat a rendszer eltávolítja, vagy az új adatsorrendhez igazítja az adott címke tulajdonságai alapján, a statisztikák pedig a törléskor frissülnek. Vegye figyelembe, hogy ez a törlés az adatok végleges, helyreállíthatatlan eltávolítása az adatbázisból.

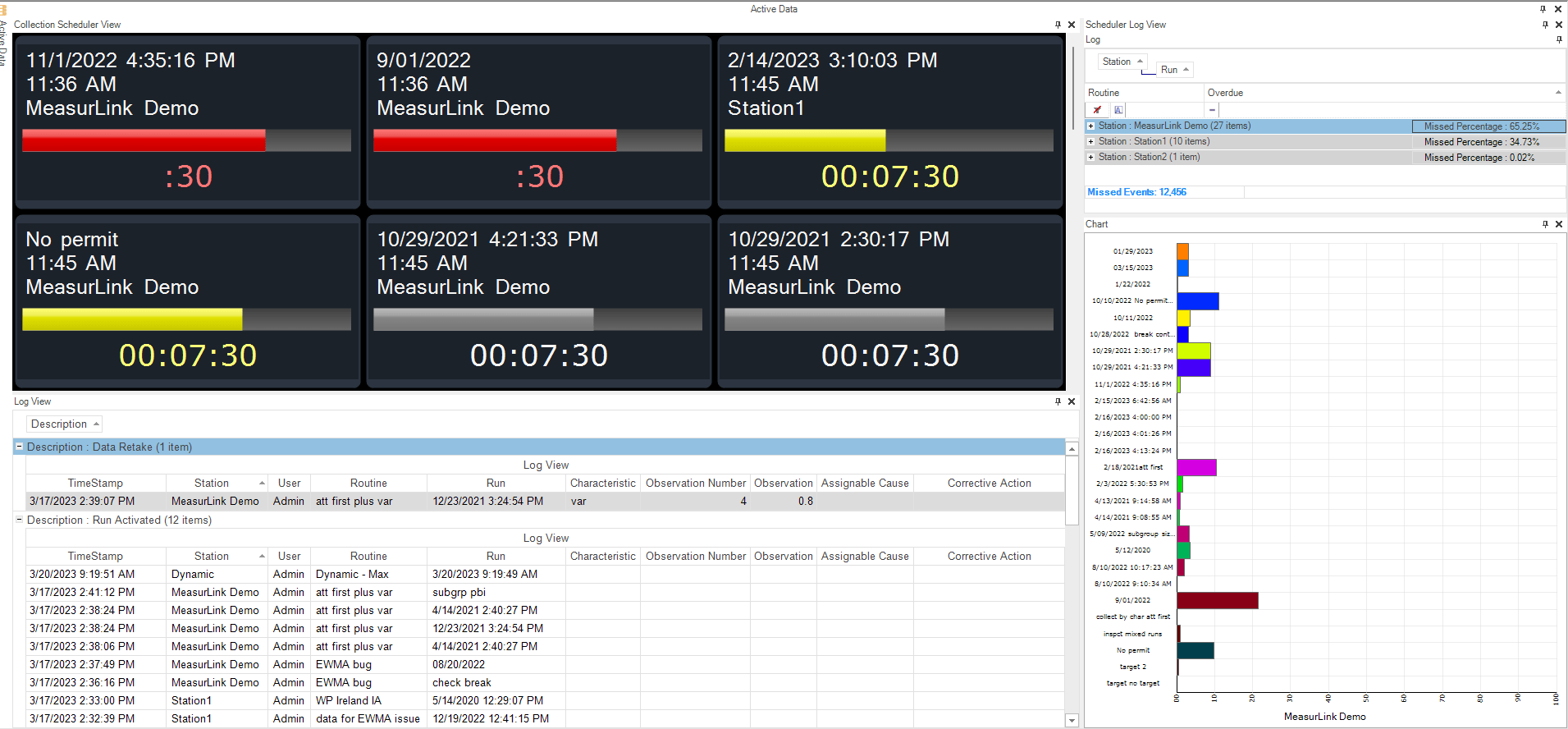

> Elmulasztott ellenőrzési nézet és mutatók

Tekintse meg a futás, rutin, állomás és idő alapján kimaradt adatgyűjtések mérőszámait a Process Manager segítségével.

>Box Plot elemzési képességekkel bővült a képességnézet.

>Elfogadási mintavétel a C=0 és Z1.4 szabványokhoz történeti adatokon.

>Az AS9102 első cikk vizsgálati jelentések támogatása – megtekintés, nyomtatás, szerkesztés, exportálás Excel vagy PDF formátumba.

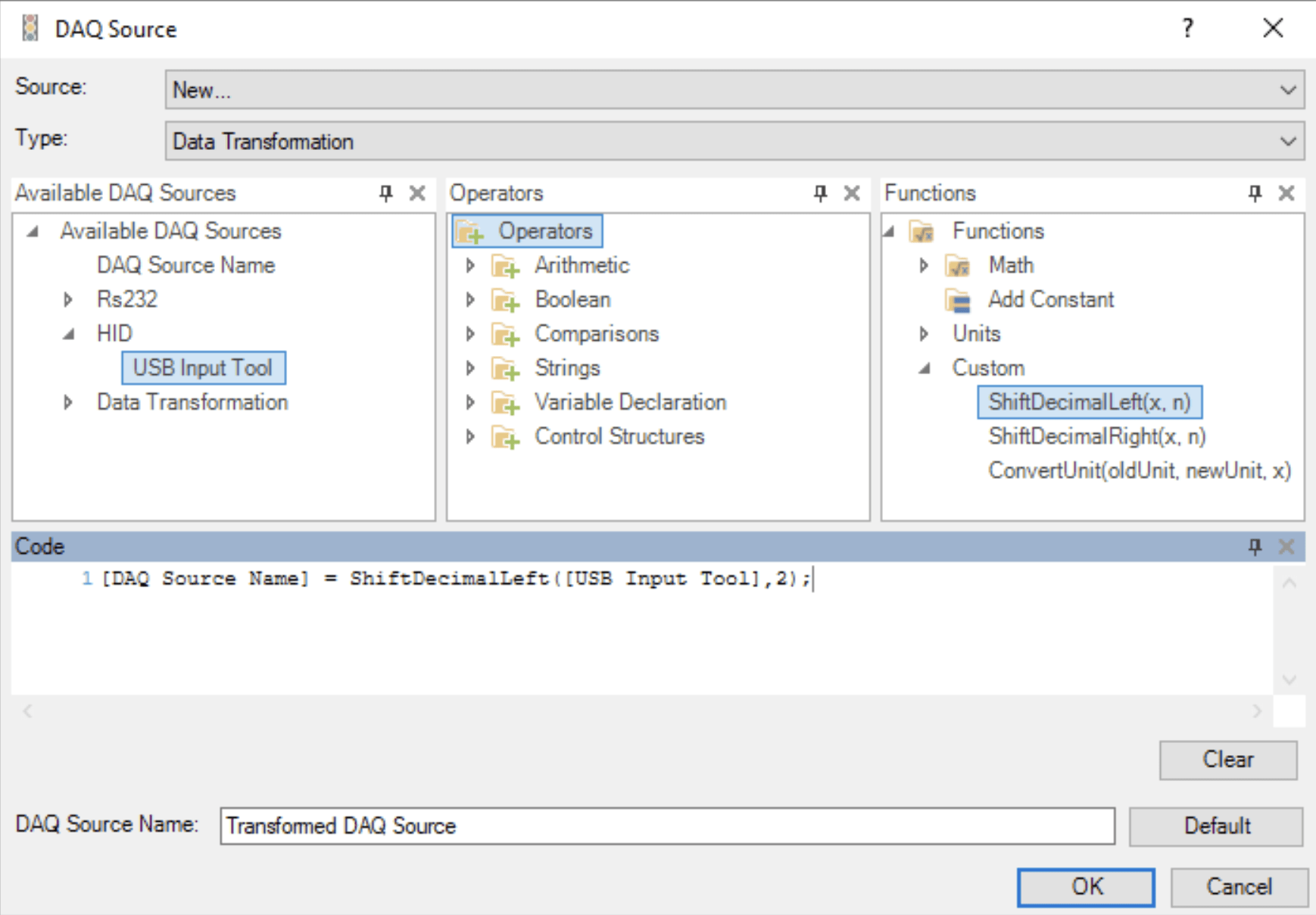

>Adat átalakítás

A mérési forrásokból származó adatok átalakítása az eredmények tárolása és megjelenítése előtt. Ez a funkció konvertálhatja az egységeket és eltolja a tizedespontokat, hogy még könnyebbé tegye az adatgyűjtést.

Úgy tervezték, hogy a gyártás helyén adatokat gyűjtsön, így a kezelőket azonnal figyelmeztetni lehet a trendekre, ciklusokra és nem megfelelőségekre, amint azok bekövetkeznek. A testreszabható felhasználói felület lehetővé teszi a felhasználó számára, hogy szinte végtelenül megtekinthesse az adott folyamatra jellemző információkat. A MeasurLink Real-Time gyakorlatilag bármilyen mérőeszközről képes csatlakozni és adatokat gyűjteni. Támogatja a metrológiai technológia teljes skáláját, beleértve a tolómérőket, mikrométereket, indikátorokat, CMM-eket, látórendszereket stb.

>Felhasználó barát

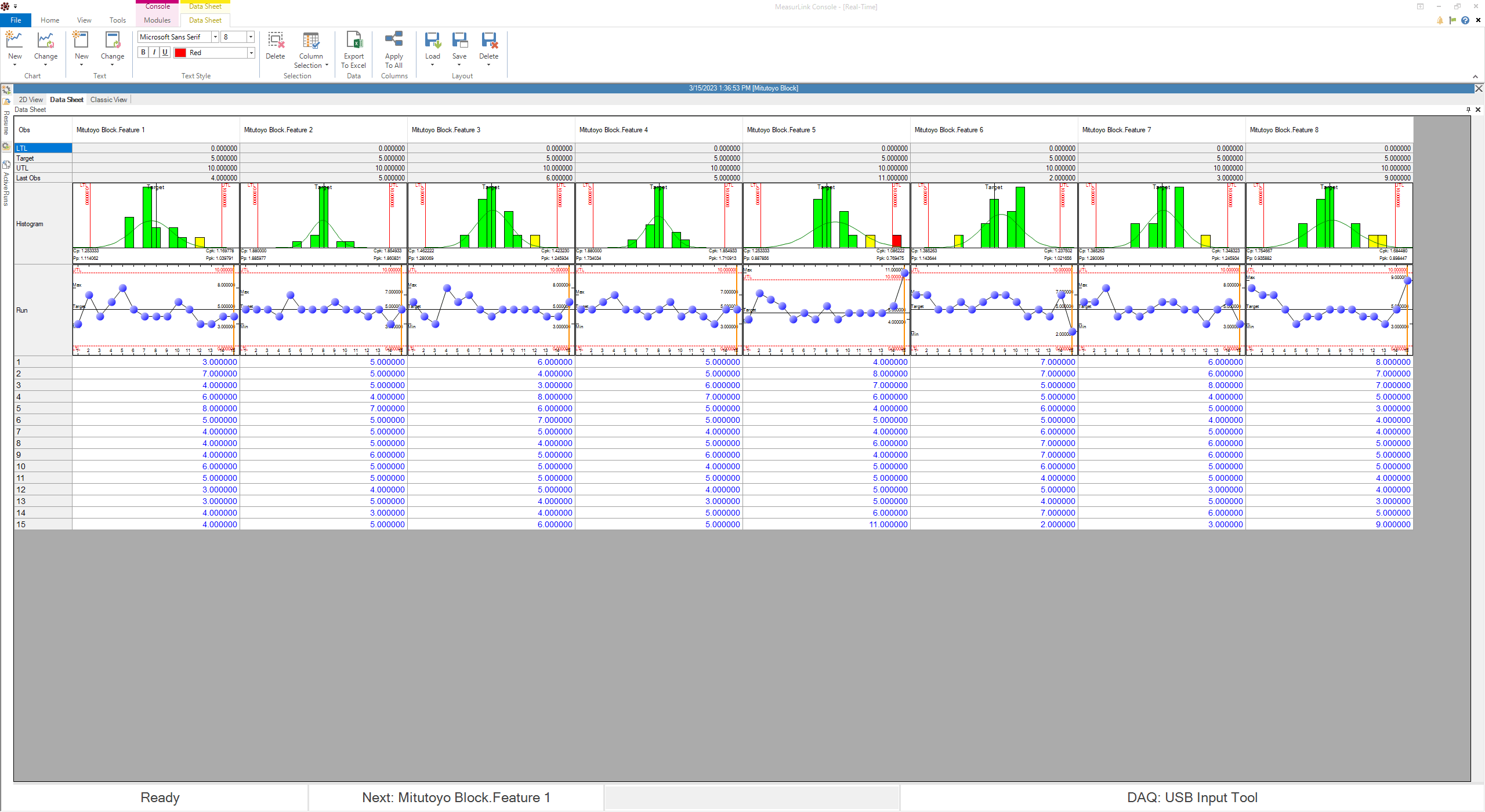

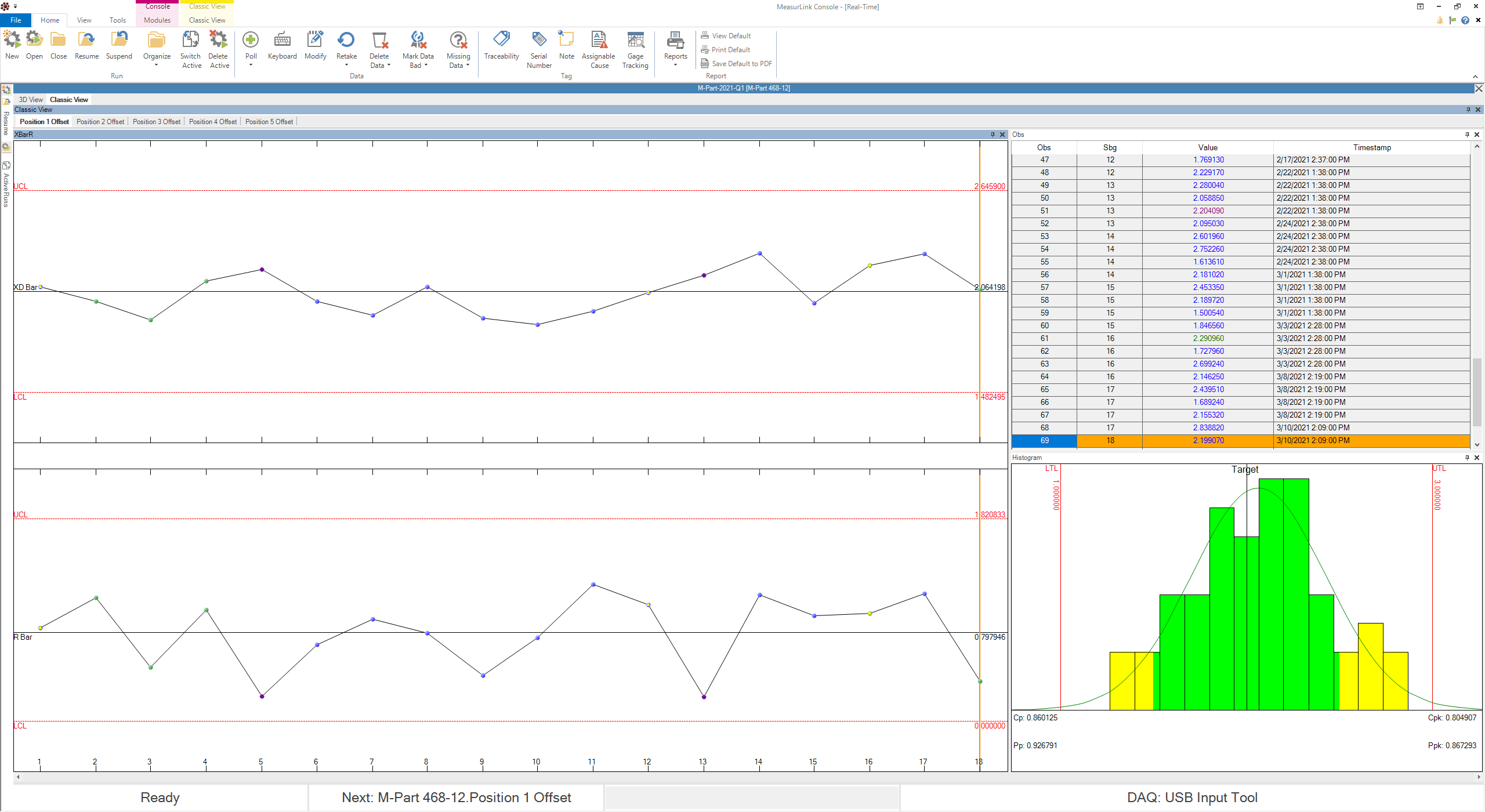

Kattintson egy mérőgombra, és nézze meg a diagramok valós időben történő frissítését. Ez segít a kezelőnek a folyamat tetején maradni. Az újonnan tervezett Vizsgálati varázslóval percek alatt elkezdheti az adatgyűjtést.

>Alkatrész képek

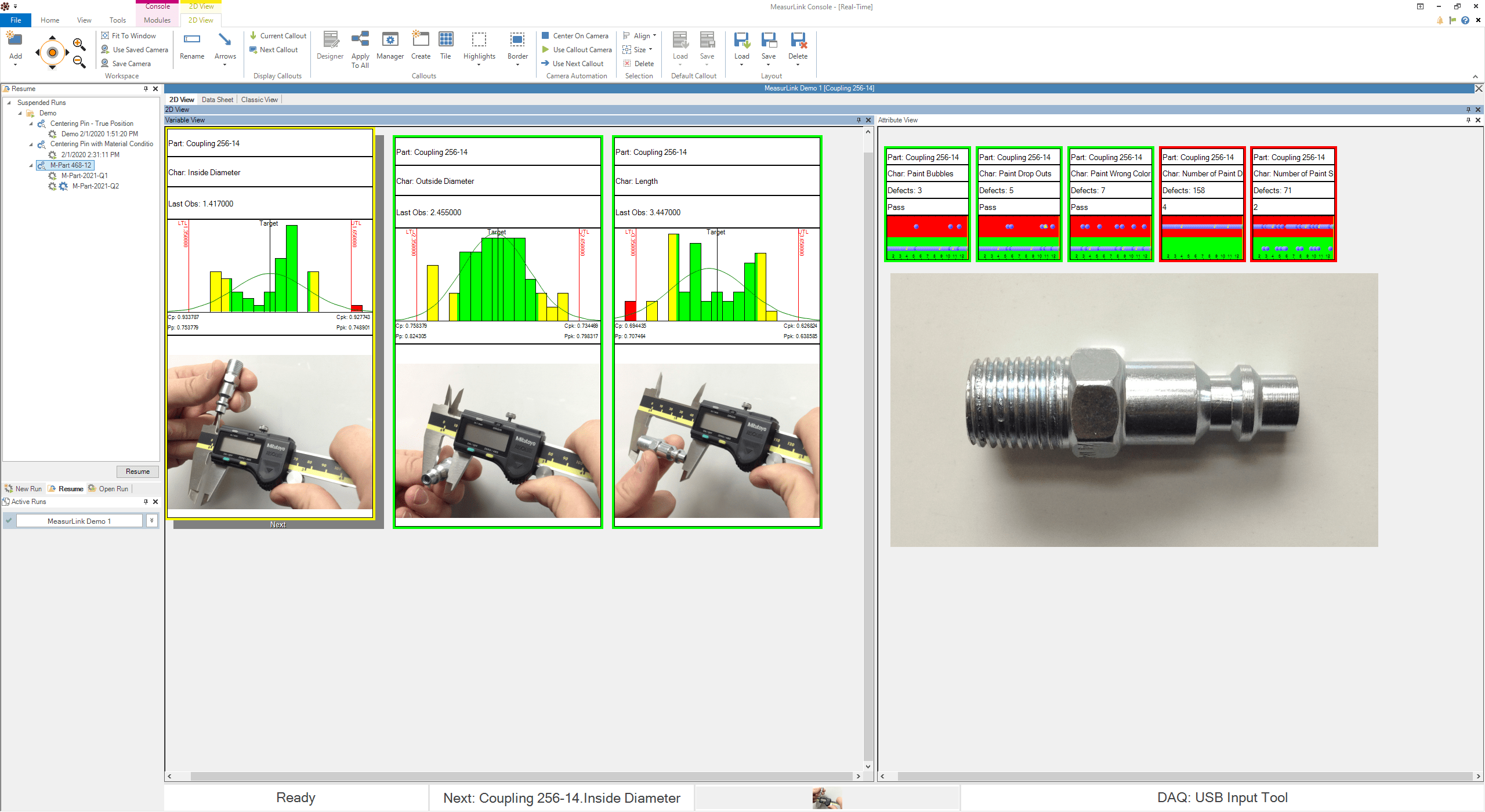

Tekintse meg a beszkennelt tervrajzokat és digitális fényképeket egy pillantással. A képernyőn megjelenő, irányított szekvenálás segíti a kezelőt a megfelelő funkció elérésében.

>Átfogó SPC
A könnyen használható vezérlőtáblák, hisztogramok, képességek, részletes statisztikák, hozzárendelhető okok, korrekciós intézkedések és nyomon követhetőség teszik ezt a szoftvert „kategóriájában a legjobbá”.

>Változó gyűjtési gyakoriság
Lehetővé teszi ugyanazon rutin jellemzőinek különböző időközönkénti mérését, miközben fenntartja a megfelelő felszólított irányított sorrendet.

>Multimédiás segédeszközök
Filmeket (AVI, MOV, MPG), hangokat (WAV) és képeket (BMP, JPG, TIF) csatolhat alkatrészekhez, rutinokhoz vagy egyedi jellemzőkhöz, oktatási segédletként a kezelő számára.

>Módosítási előzmények
Kövesse nyomon a specifikációk módosításait, és őrizze meg az előzményadatokat.

>Adatgyűjtés és bevitel
Adatokat gyűjt digitális mikrométerekről, tolómérőkről, mutatókról, furatmérőkről stb. A billentyűzet bevitele egy pillanat alatt lehetővé teszi egy vagy akár egymillió alkatrész adatgyűjtését. Kezdje el az adatok gyűjtését 60 másodpercen belül a „Quick Run” funkcióval a szolgáltatások, a tűréshatárok és a beviteli módszerek meghatározásával. Rugalmas adatbevitel is lehetséges, az adatok szolgáltatásonként, alkatrészenként stb. gyűjtésével.

>Adatgyűjtés és/vagy bevitel
Méretadatok gyűjtése (hossz, szélesség, magasság, külső átmérő, belső átmérő súly stb.). Támogatja a származtatott funkciókat (kifutási számítások, térfogat, valódi pozíció stb.). Keverje össze a méreteket és a nem megfelelőséget ugyanabban az ellenőrzési rutinban. Kövesse nyomon a hibákat és a hibákat a méretadatokkal együtt. Gyűjtsön adatokat a szemrevételezésből (sorja, repedések, horpadások, hiányzó lyukak stb.) az alkatrész alkalmasságának meghatározásához. Kövesse nyomon a meghibásodásokat go/no-go stílus használatával, vagy számolja meg a hibákat egy jellemzőn annak meghatározásához, hogy egy alkatrész hibás-e. Teljes rugalmasság van a jellemzők egyéni és csoportos tanulmányozására.

>Crystal és rugalmas jelentéskészítés
Hozzon létre saját testreszabott Crystal Reportokat a rész- vagy futtatási adatokkal való használatra. Készítsen jelentéssablonokat vállalati logóval és szabad formátumú szöveggel. A felhasználók a diagramtípusokat is kiválaszthatják és elhelyezhetik az ügyfél specifikációi szerint.

>Műszaki előírások
A megtekintéshez csatoljon rajzokat az alkatrészekhez, rutinokhoz vagy egyedi jellemzőkhöz. A legtöbb fájlformátum támogatott mellékletként (pl. Word, PDF).

>Adat tesztek
A Western Electric és a Nelson tesztek teljes körű támogatása a mintafelismeréshez a vezérlőtáblákon (pl. szélsőséges pont, trend, rétegződés, oszcilláció stb.) valamint különféle figyelmeztetéseket minden sikertelen teszt esetén.

>Időbélyegzett adatok
Minden megfigyelési adat dátummal és időponttal van megjelölve a számítógép órájáról.

>Korrekciós tervek
Az üzemeltetők az alkatrészre vagy folyamatra alkalmazott korrekciós intézkedéseket választják. Több korrekciós intézkedés alkalmazható bármely alcsoportra. Felhatalmazza az üzemeltetőt, hogy építsen a meglévő korrekciós intézkedések listájára.

>Kényszerített hozzárendelő ok
Kényszerítve hozzárendelhető ok-címkék lehetségesek a gyűjtés során, ha a folyamat nem irányítható. Felhatalmazza az üzemeltetőt, hogy a meglévő komissiózási listára építsen.

>Átvételi mintavétel

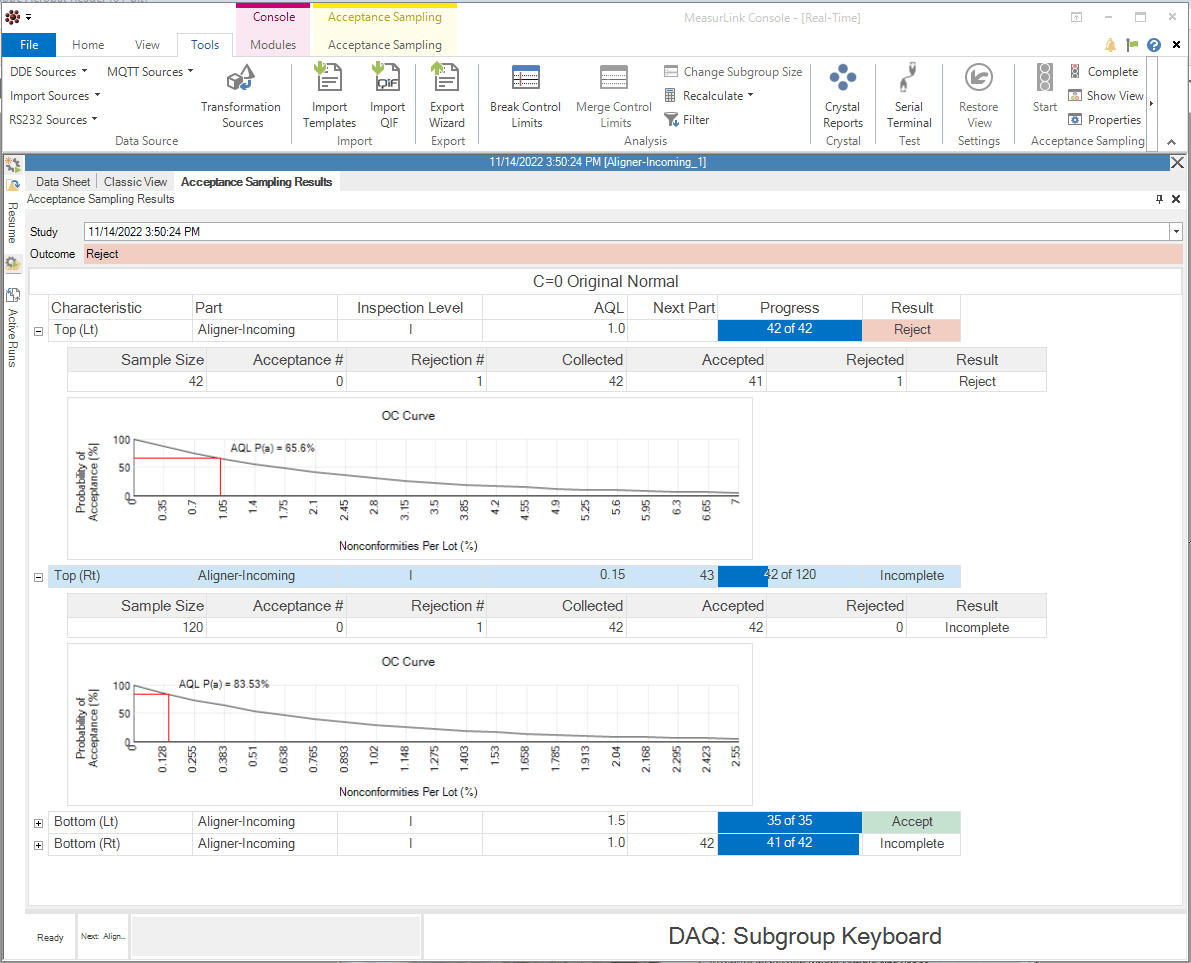

A MeasurLink Acceptance Sampling funkciója kiszámítja a megfelelő számú mintát, és a C=0 vagy ANSI Z1.4 szabványok alapján elutasítja vagy elfogadja a tételeket. Az OC-görbék kockázatértékeléshez megjeleníthetők, Excel vagy PDF formátumba exportálható.

>A rutin könyvtárban a futtatások más állomásokon is létrehozhatók, mint amilyenben a felhasználó éppen be van kapcsolva, így nincs szükség arra, hogy a telepítő személy az állomáson legyen a futtatás létrehozásához.

>A kritikusság új tulajdonsága hozzáadásra került egy jellemző revíziós szintjéhez az Alkatrészkönyvtárban. Ez támogatja az olyan folyamatok funkcionalitását, mint az elfogadási mintavétel.

>A Station Library-ben a DAQ-forrás továbbfejleszthető, hogy egyenletet alkalmazzon az adatokra, hogy azokat használhatóbb adatokká „alakítsa” a MeasurLinkben. Ez az átalakított DAQ-forrás lehetővé teszi az egységkonverziók egyszerűbb kezelését, a tizedesjegyek hozzáadását vagy eltolását, és hasonló funkciókat is elláthat, mint a származtatott jellemzők, mint például a külső programok feltételes meghívása. A Station Library-be közös átalakítási funkciókat építettek be a felhasználók számára, így például a tizedesjegyek balra vagy jobbra tolására és a mértékegységek konvertálására szolgáló funkciókat a Support Center régóta működő Unit Manager funkciójával.

>A könyvtárak használhatósági fejlesztéseit hajtották végre, hogy megkönnyítsék a lehetőségek megtalálását és használatát.

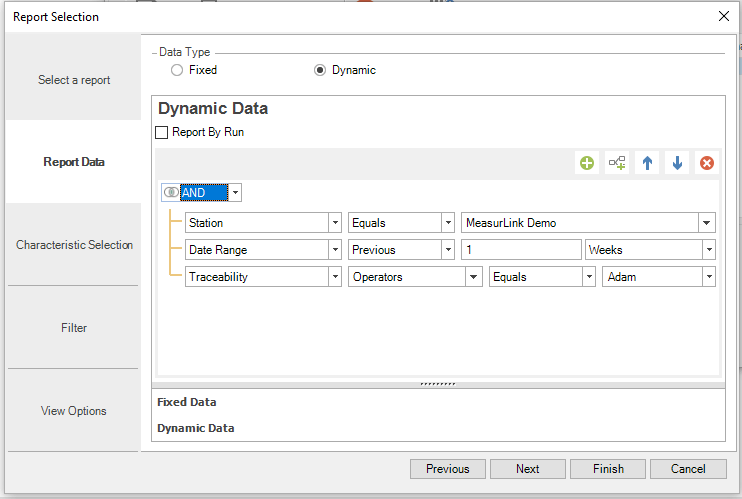

> Dinamikus futás kiválasztása

Ez támogatja a továbbfejlesztett jelentéskészítési funkciókat. Lehetővé teszi a felhasználók számára, hogy a szűrőkritériumok alapján több futtatásról jelentést készítsenek különálló állomásokon, alkatrészeken és rutinokon keresztül. A szűrési feltételeknek megfelelő összes futtatást egyetlen jelentésben, vagy minden egyes futtatáshoz külön jelentést készíthet.

>A MeasurLink felhasználói élmény vizuális megjelenítése frissítésen esett át. Az ikonokat, az ablaktémákat és a munkaterületeket módosították, hogy laposabb érzetet nyújtsanak, kevesebb, de egységesebb színt használva. Ezenkívül a diagram hátterei, a nyomtatási pontok és a hisztogrammezők megváltoztatták az alapértelmezett színsémát, hogy eltávolítsák a korábbi színátmenetet.

>Az adatgyűjtés elfogadási mintavételi módszereinek támogatása hozzáadásra került. A támogatott szabványos AQL módszerek a C=0 (Squeglia) és az ANSI Z1.4. A modul lehetővé teszi az SPC-re vagy az átvételi mintavételre vonatkozó futtatásokat, vagy kombinálhatók is, hogy ugyanazokat az adatokat egy futtatáson belül mindkét célra felhasználják. A felhasználók az előzményadatokat is felhasználhatják mintatanulmányok készítéséhez.

>Támogatást adtunk az AS9102 First Article Inspection módszertanokhoz. Ez magában foglalja a beállítást, az adatgyűjtést és a jelentéskészítést a szabványos űrlap használatával.

>Az aktív beviteli eszközparancsok mostantól elküldhetők a MeasurLink-nek HID-eszközökről, például vonalkód-leolvasóval egy ellenőrzési rutin megnyitásához.

>Amikor megjelenik az adatbázis verzió frissítése párbeszédpanel, elsősorban a szervizcsomag alkalmazása után, a felhasználónak lehetősége van megváltoztatni a kapcsolatot, hogy elkerülje a nem frissítendő adatbázis frissítését (például, hogy lehetővé tegye a termelésről a teszt vagy minőségbiztosítási adatbázis).

>A futástípus fogalma hozzáadásra került az SPC futás értékeivel (ez a MeasurLink korábbi verzióinak futási struktúrája), az első cikk vizsgálati eredményei, az elfogadási minta vagy a három kombinációja. Minden futtatási típushoz külön ikonok kerültek hozzáadásra, és a megfelelő fák csoportosíthatók ezen új típus szerint is.

>Támogatásra került az MQTT adatátviteli protokoll (csak bemenet).

>A fák robusztusabb szűrése a Report Schedulerben, a Process Analyzerben és a Process Managerben bekerült. A fejlettebb felhasználói élmény lehetővé teszi összetettebb és részletesebb famegjelenítések elérését, megkönnyítve ezzel a csak a kívánt adatok azonosítását és a velük való munkát. A szűrési feltételek közé tartozik több logikai operandus, több szűrési típus és csoportosítási vezérlők, amelyek lehetővé teszik a műveletek speciális sorrendjét. A szűrők lehetnek befogadók vagy kizárólagosak.

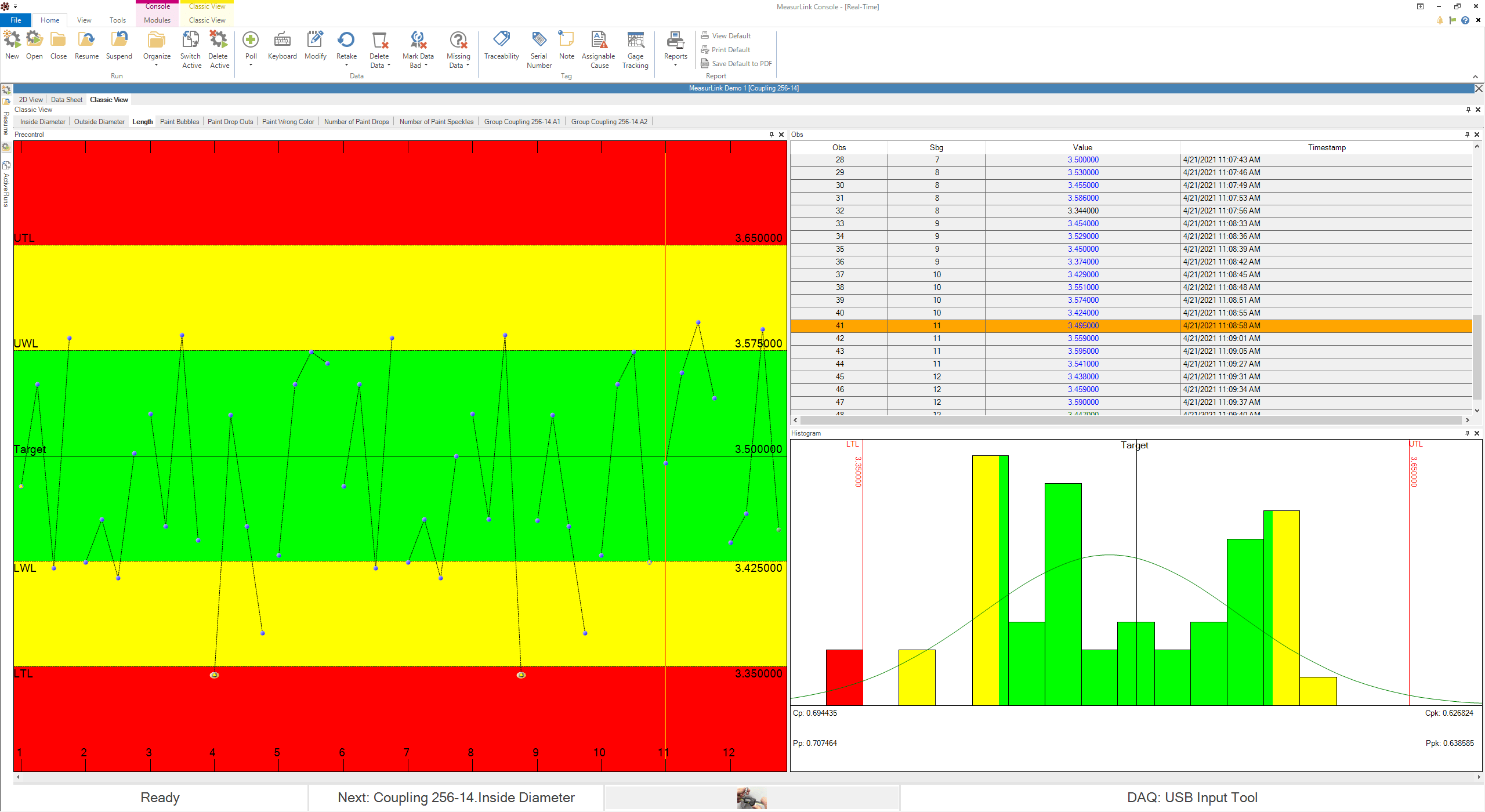

>Az XBar/R és XBar/S diagramok „szivárvány” diagramokká alakíthatók a szigma zónavonalak felvételével és opcionálisan színséma hozzáadásával a zónákon belül.

>A MeasurLink jelentések Characteristic Independent részéhez egy új jelentésoldal került a futások elektronikus aláírási előzményeinek megjelenítésére.

>Amikor Valószínűség-nézetben vagy Klasszikus nézetben szűrt adatokat tartalmazó diagramot tekint meg vagy nyomtat ki, a szűrési feltételek a diagram tetején jelennek meg.

> MQTT JSON-eszköz

Támogatja a gépek közötti kommunikációs protokollt az ipari automatizáláshoz. Az RS-232-es készülékekhez hasonlóan a mérés, a nyomon követhetőség és a sorozatszám is gyűjthető.

>A MeasurLink felhasználói élmény vizuális megjelenítése frissítésen esett át. Az ikonokat, az ablaktémákat és a munkaterületeket úgy módosították, hogy laposabb érzetet nyújtsanak a felhasználói felületnek, kevesebb, de egységesebb színt használva. Ezenkívül a diagram hátterei, a nyomtatási pontok és a hisztogrammezők megváltoztatták az alapértelmezett színsémát, hogy eltávolítsák a korábbi színátmenetet.

>Az adatgyűjtés elfogadási mintavételi módszereinek támogatása hozzáadásra került. A támogatott szabványos AQL módszerek a C=0 (Squeglia) és az ANSI Z1.4. A modul lehetővé teszi az SPC-re vagy az átvételi mintavételre vonatkozó futtatásokat, vagy kombinálhatók is, hogy ugyanazokat az adatokat használhassák egy futáson belül mindkét célra. A felhasználók az előzményadatokat is felhasználhatják mintatanulmányok készítéséhez.

>Támogatást adtunk az AS9102 First Article Inspection módszertanokhoz. Ez magában foglalja a beállítást, az adatgyűjtést és a jelentéskészítést a szabványos űrlap használatával.

>Az aktív beviteli eszközparancsok mostantól elküldhetők a MeasurLink-nek HID-eszközökről, például vonalkód-leolvasóval egy ellenőrzési rutin megnyitásához.

>Amikor megjelenik az adatbázis-verzió frissítése párbeszédpanel, elsősorban a szervizcsomag alkalmazása után, a felhasználónak lehetősége van megváltoztatni a kapcsolatot, hogy elkerülje a nem frissítendő adatbázis frissítését (például, hogy lehetővé tegye a termelésről a teszt vagy minőségbiztosítási adatbázis).

>A futástípus fogalma hozzáadásra került az SPC futtatás értékeivel (ez a MeasurLink korábbi verzióinak futtatási struktúrája), az Első cikk vizsgálati eredményei, az elfogadási minta vagy a vegyes típus (az első három kombinációja). Minden futtatási típushoz külön ikonok kerültek hozzáadásra, és a megfelelő fák csoportosíthatók ezen új típus szerint is.

>Támogatásra került az MQTT adatátviteli protokoll (csak bemenet).

>A fák robusztusabb szűrése a Report Schedulerben, a Process Analyzerben és a Process Managerben bekerült. A fejlettebb felhasználói élmény lehetővé teszi összetettebb és részletesebb famegjelenítések elérését, megkönnyítve ezzel a csak a kívánt adatok azonosítását és a velük való munkát. A szűrési feltételek közé tartozik több logikai operandus, több szűrési típus és csoportosítási vezérlők, amelyek lehetővé teszik a műveletek speciális sorrendjét. A szűrők lehetnek befogadók vagy kizárólagosak.

>Az XBar/R és XBar/S diagramok „szivárvány” diagramokká alakíthatók a szigma zónavonalak felvételével és opcionálisan színséma hozzáadásával a zónákon belül.

>A MeasurLink jelentések Characteristic Independent részéhez egy új jelentésoldal került a futások elektronikus aláírási előzményeinek megjelenítésére.

>Amikor Valószínűség-nézetben vagy Klasszikus nézetben szűrt adatokat tartalmazó diagramot tekint meg vagy nyomtat ki, a szűrési feltételek a diagram tetején jelennek meg.
