LEGEX Takumi

Hőmérséklet tartománya

Hőmérsékletváltozás

Hőmérsékleti gradiens

Vertikálisan

Horizontálisan

Élvonalbeli technológia kiemelkedő szakértelemmel párosítva

LEGEX Takumi

E0, MPE = (0.23+0.7L/1000) µm

Világszínvonal újragondolva.

Takumi
"Kézzel fogható" szakértelem

A "Takumi" egy tekintélyes japán megnevezés, amely a mesteri kézművességet testesíti meg, és azok érdemelhetik ki ezt a titulust, akik páratlan szakértelemmel bírnak, a mesterségükben kiemelkedőnek számítanak. Ezt a címet olyan kézműveseknek tulajdonítják, akik legalább 25 évet töltöttek készségeik tökéletesítésével, a precizitás és a művészi érzék tökéletesítésével.

A Mitutoyo Takumi mesterei még a legapróbb hibákat is képesek felismerni a felületeken, és olyan precizitási szinten finomítják azokat, amelyen a legprofibb gépek is nehezen tudnának felülemelkedni. A részletekre való aprólékos odafigyelés pedig hibátlanul megmunkált darabokat eredményez, amelyek mind kézzel készülnek.

Csúcstechnológiás szerkezeti elemzés a FEM segítségével

Nagy merevség és kiemelkedő csillapítási teljesítmény

Ultra-magas pontosságú
kristályosított üveg skálák

Tapasztalja meg a gyakorlatilag nullával egyenlő hőtágulást a Mitutoyo saját gyártású, csiszolt üveg skáláival!

Újra értelmeztük a pontosság definícióját...

Mérési pontosság:

500 mm hosszúságon kevesebb, mint 0,58 μm hiba

1.000 mm-en - pedig kevesebb mint 0,93 µm hiba

Tudjon meg többet ebből a videóból:

Mit jelent pontosan a Mitutoyo LEGEX Takumi?

Ideális kialakítás

> Páratlan hatékonyság
> Magas merevség
> Hatékony rezgésszigetelés

TAKUMI CULTIVATED SURFACE FINISHING SW.png

Takumi kultivált felületkezelés

> Ultraprecíz leppelési technológia
> Szabatos egyenesség-megmunkálás
> Aprólékos merőlegességi megmunkálás

Ultra-magas pontosságú üvegmérlegek

> Gyakorlatilag nulla hőtágulás
> Eredeti japán gyártás
> Csúcstechnológiás Mitutoyo polírozás

A mérés referenciája

> Kiküszöböli a hagyományos CMM modellek hibatényezőit
> E0, MPE = (0.23+0.7L/1000) μm
> 500 mm hosszúságon kisebb mint 0,58 μm

HIGH-PRECISION-SCANNING-PROBE-MPP SW.png

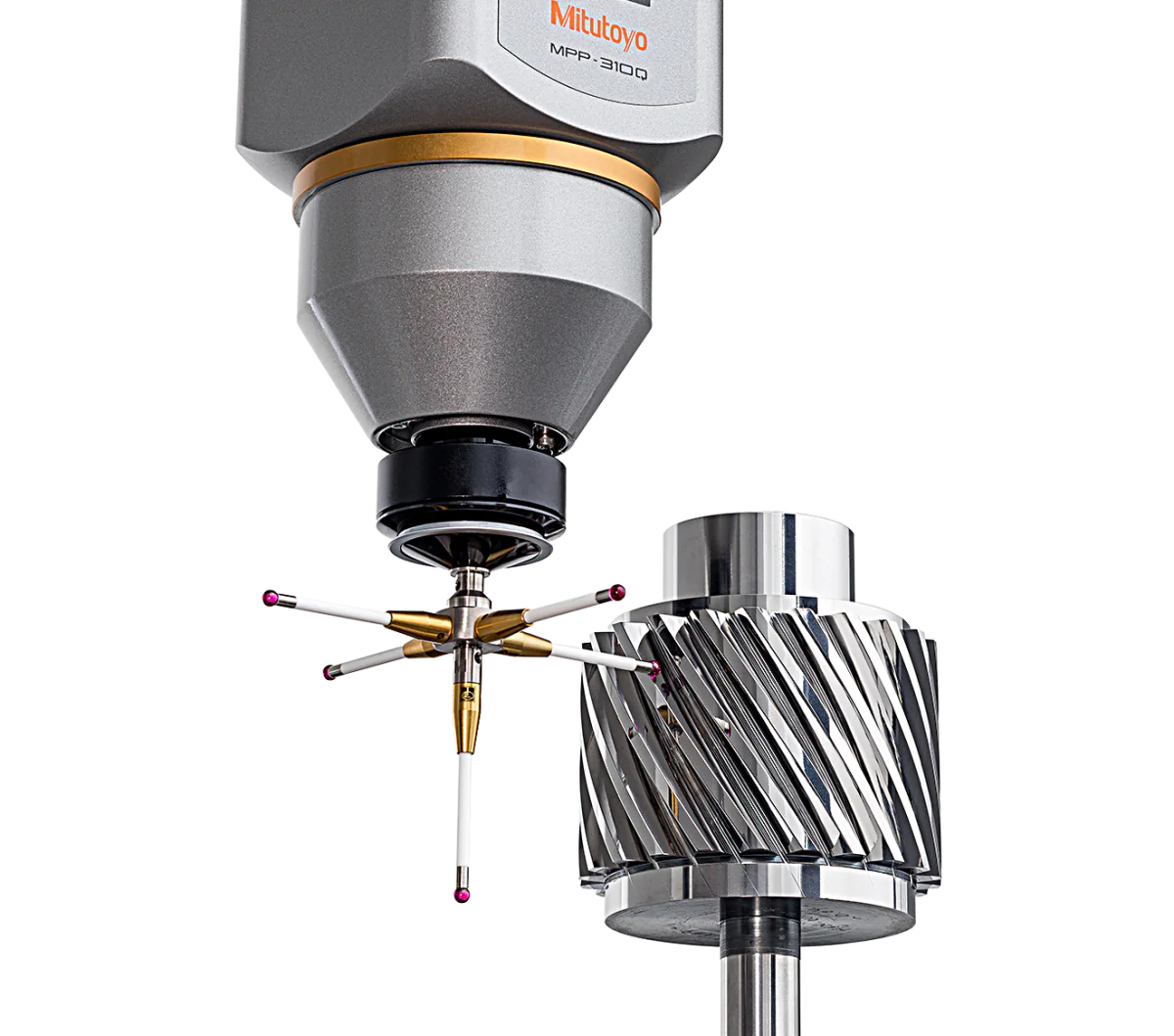

Nagy pontosságú MPP mérőfej

> Folyamatos érintkezési szkennelés V2≤ 0,3 μm-nél
> 0,01 μm mértékű felbontás mind X-, Y- és Z-tengelyen
> Opcionális tartozékként kapható!

MCOSMOS CMM szoftvercsomag

> Gyors, egyszerű és biztonságos adatkezelés a termelési láncban
> Opcionális szoftveralkalmazások széles választéka
> Opcionális tartozékként kapható

Műszaki adatok

Modell/Termék		LEGEX574	LEGEX774	LEGEX776	LEGEX9106
Mérési tartomány	X tengely	500 mm	700 mm	700 mm	900 mm
	Y tengely	700 mm	700 mm	700 mm	1000 mm
	Z tengely	450 mm	450 mm	600 mm	600 mm
Maximum mérési sebesség		200 mm/s	200 mm/s	200 mm/s	200 mm/s
Maximum gyorsulás		980 mm/s2	980 mm/s2	980 mm/s2	980 mm/s2
Felbontás		0.00001 mm (0.01 μm)	0.00001 mm (0.01 μm)	0.00001 mm (0.01 μm)	0.00001 mm (0.01 μm)
Alkalmazott mérési módszer		Légcsapágyazás	Légcsapágyazás	Légcsapágyazás	Légcsapágyazás

A telepítéshez elvárt környezet

Fő egység pontossága

Tapintó	Maximálisan megengedett hiba E0,MPE
MPP-310Q (ø4×18)	(0.23 + 0.7L/1000) μm

Letöltések

Mitutoyo LEGEX Takumi - Töltse le ingyen a mellékletet!

PRE 1599 - LEGEX (PDF, 0,69 MB)
